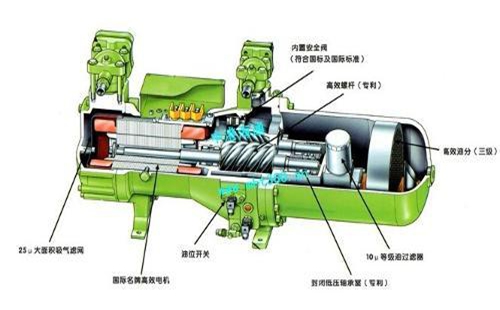

螺桿式制冷壓縮機是一種開啟式雙螺桿壓縮機。一對相互嚙合的按一定傳動比反向旋轉的螺旋形轉子，水平且平行配置于機體內部，具有凸齒的轉子為陽轉子，通常它與原動機連接，功率由此輸入。具有凹齒的轉子稱為陰轉子。在陰、陽轉子的兩端(吸氣端和排氣端)各有一只滾柱軸承承受徑向力量，在兩轉子的排氣端各有一只四點軸承，該軸承承受軸向推力。位于陽轉子吸氣端軸頸尾部的平衡活塞起平衡軸向力減少四點軸承的負荷的作用。
在陰、陽轉子的下部，裝有一個由油缸內油活塞帶動的能量調節滑閥，由電磁(或手動)換向閥控制，可以在15%-100%范圍內實現制冷量的無級調節，并能保證壓縮機處于低位啟動，以達到小的啟動扭矩，滑閥的工作位置可通過能量傳感機構轉換為能量百分?jǐn)?shù)，并且在機組的控制盤上顯示出來。
為了使螺桿壓縮機運行時其外壓比等于或接近機器的內壓比，使機器耗功最小，壓縮機內部設置了內容積比調節滑閥，由電磁(或手動)換向閥控制油缸內油的流動推動油活塞從而帶動內容積比滑閥移動，其工作位置通過內容積比測定機構轉換為內壓力比值在機組的控制盤上顯示出來。
